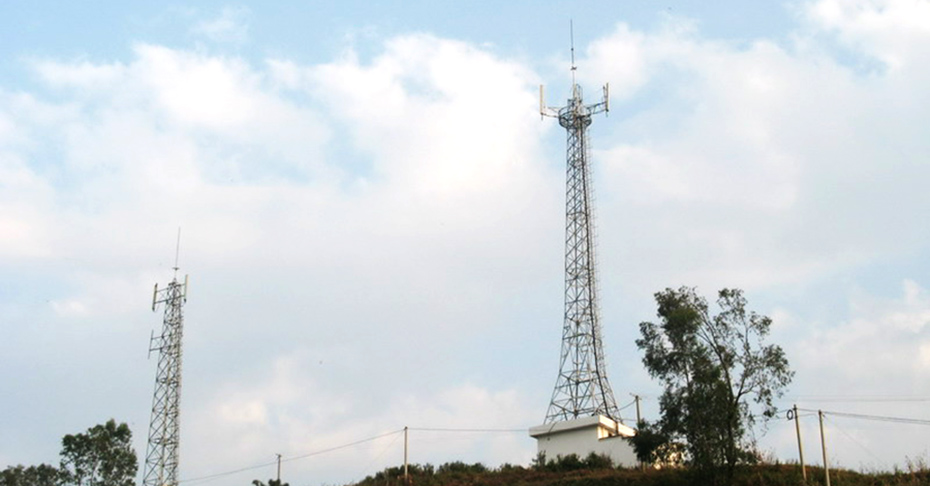

基站大多建于地勢高處，如高山、郊區、建筑物上，基站天線往往高出建筑物已有的防雷接閃器，成為雷擊高發點。所以，對移動基站的防雷不僅要考慮直擊雷的防護，還要考慮對雷電感應的防護，以及對雷電波入侵的防護，對通信線路的屏蔽和建立良好的接地系統，降低接地電阻，進行等電位連接，避免地電位反擊。

為避免移動基站智能天線遭受雷擊，可以在移動基站支架主體桿上焊接一支高度適宜的避雷針，使避雷針足夠保護以90度角散開的智能天線，并用95mm 多股雙絞線焊接避雷針和天面避雷帶。如果條件允許，可以在距天線支架旁3米左右的位置設置一根優化避雷針。避雷針的高度應使基站天線置于其保護范圍之內，具體計算方法可根據天線高度并參考滾球法。這樣，避雷針與天線分體設置，在雷電發展成放電之前，由于避雷針針尖附近電場強度強，可提前適時的產生一個連續放電路徑與雷云的下行先導匯合，將雷電流吸引到自己身上并通過引下線、接地裝置安全的將雷電流瀉入大地，有效的保護了基站天線和主設備。對于避雷針的材料選擇和技術規格可根據移動基站周圍環境和當?shù)貧夂蚨ā?/p>

-

感應雷是雷電在雷云之間和雷云對地放電時，在附近的戶外電力線、傳輸信號線、設備間連接線產生電磁感應并侵入設備，使串連在線路中間或終端設備遭到損壞。雷電波侵入則指通過直擊或電磁感應和靜電感應沿傳輸線路侵入的雷電波。根據波傳輸理論，雷電波在傳輸過程中波阻抗發生變化會產生反射、折射，可導致波阻抗突變處的電壓升高，產生浪涌，加大對設備的危害。移動基站受到感應雷和雷電波侵入的危害主要是通過與基站主設備連接的電源線、信號線、天饋線的電磁耦合或靜電感應的形式進入設備的感應過電壓波和雷電電磁脈沖。因此，必須在基站設備的電源線、信號線、天饋線的各種接口上加裝相應的避雷器。

在防雷安裝施工前，應檢查移動基站工作是否正常，若正常，則按以下步驟進行安裝施工。否則，必須排除基站設備故障后，方可進行安裝施工。

（1）測試基站所處建筑物接地電阻，并做好測試記錄（接地電阻應小于4Ω）。

（2）安裝避雷針。

（3）根據基站天線確定優化避雷針的具體位置。

（4）將避雷針底座與屋面樓板用膨脹螺絲栓緊固定，同時安裝避雷針支架及避雷針針體。

（5）用-40×4扁鋼焊接避雷針底座防雷引下線至建筑物避雷帶或焊接至聯合接地網。

（6）安裝接地匯流銅排于天線底座適當位置，也可不用匯流排而將接地線直接連接在支架接地孔上。

（7）斷開基站電源（拔下基站電源電源開關），同時斷開基站內與機殼相連的電源保護地線。

（8）將電源線、信號線套金屬管屏蔽，且屏蔽管至少兩點接地，可焊接到避雷帶上。

（9）斷開220V電源線，安裝好UPS電源后，再將電源信號組合避雷器，串接入電源、信號線緊靠設備的一端。

（10）將每個天饋避雷器串接入天饋線緊靠設備的一端。

（11）將天饋、電源、信號避雷器接地線和設備保護地線接至接地匯流銅排上。

（12）用防水膠帶密封天饋線避雷器接呂，密封電源信號組合避雷器進出電纜線與外界接口處。

（13）用電纜扎帶或塑料套管整理保護接地線。

（14）用防銹材料涂覆各焊點。

（15）接通基站電源、等待基站恢復工作，作主叫、被叫測試，若工作正常，則清理安裝現場并收拾安裝工具，完成避雷器裝置安裝。

（16）基站設備若工作異常，檢查避雷器接地次序和線路對應關系并與電信公司相關技術人員聯系。

防雷工程是一項系統工程，因此有效的防護不能只采用單一的防護措施。如果僅考慮對直擊雷的防護，而對其他感應雷部分不作防護或防護措施不足，則雷電感應過電壓及雷電電磁脈沖將從各種線路侵入基站設備，另外，如接地系統未處理好，則整個防雷系統沒有起到安全作用。因此，我們對移動基站防雷設計原則應進行綜合防雷設計，堅持“接閃、屏蔽、等電位連接、均壓、分流、接地、合理布線”等措施進行綜合防雷。
